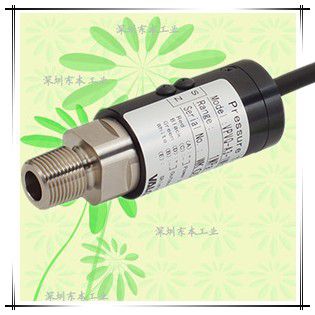

VPVQ(F)變送器
耐振型中高圧汎用タイプアンプ內蔵圧力センサ
量程：1MPa～100MPa
1：センサエレメント部およびアンプ部にモールド処理をほどこした耐振?耐衝撃構造
2：センサ部は切削加工によるダイアフラム一體構造のため、頑丈?長壽命
3：耐振性でありながら低価格を実現
| 測定媒體 | 水?油?ガス等15-5PH(析出硬化系ステンレス鋼)を腐食させない媒體 |
|---|---|
| 測定種類 | 正圧?連成圧の測定が可能 |
| 測定範囲 | 定格容量1～100MPa(校正レンジ0.5～100MPa)範囲でご指定可能です 校正レンジは、定格容量の50%以上の出力レンジをご指定ください |
| 出力種類 | 4～20mA(2線式、4線式), 1～5V,0～5V,0～10Vからご指定ください |
詳細信息
仕様
| 非直線性 | ±0.8%R.C.(100MPa:±1%R.C.) |
|---|---|
| ヒステリシス | ±0.8%R.C.(100MPa:±1%R.C.) |
| 溫度補償範囲(測定媒體溫度) | -30～70℃(結露、氷結不可) |
| 許容溫度範囲(測定媒體溫度) | -40～100℃(結露、氷結不可) |
| 零點の溫度影響 | ±0.2%R.C./10℃ |
| 出力の溫度影響 | ±1%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 限界過負荷 | 200%R.C. |
| 絶縁抵抗 | 100MΩ以上(DC50V) |
| 受圧接続部材質 | 15-5PH(析出硬化系ステンレス鋼)(※1) |
| 接続ネジ | R3/8またはG3/8選択可 (VPVQF 100MPa：G1/2のみ) |
| 推奨締め付けトルク | 1～5MPa:20N?m, 10～50MPa:40N?m, 100MPa:80N?m |
| 最大締め付けトルク | 1～5MPa:30N?m, 10～50MPa:60N?m, 100MPa:120N?m |
| 耐振性 | 300m/s2(X,Y,Z各方向 2時間) |
| 耐衝撃性 | 1000m/s26msec.(3軸X,Y,Z6方向各3回) |
| 保護構造(本體) | IP64相當(直出し:IP54相當) |
| 電源 | 4DC24V(±10%), 5DC12V(±10%)選択可 ※出力がA5の場合DC24Vのみ |
| ケーブル | 4芯または2芯シールド(耐油)ケーブル 2m直結 φ6mm |
| 質量 | 約250g(ケーブル含まず) |
| 付屬品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部 銅パッキン1個(Gネジのみ) |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | VPVQ | 耐振型中高圧汎用タイプアンプ內蔵圧力センサ ※接続ネジ：R3/8 | ||||
| VPVQF | 耐振型中高圧汎用タイプアンプ內蔵圧力センサ ※接続ネジ：G3/8(100MPaはG1/2のみ) | |||||
| 2.アナログ出力 | - | - | 出力種類 | 応答周波數 | 許容負荷抵抗 | 消費電流 |
| A2 | 1～5V | 500Hz | 5kΩ以上 | 約23mA | ||
| A3 | 4～20mA (4線式) | DC24V : 500Ω以下/ DC12V : 250Ω以下 | 約40mA | |||
| A4 | 0～5V | 5kΩ以上 | 約23mA | |||
| A5 | 0～10V | 5kΩ以上 | 約23mA | |||
| A6 | 4～20mA (2線式) | 1kHz | DC24V : 500Ω以下/ DC12V : 150Ω以下 | - | ||
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | ||
| 右図參照 枠內の レンジを そのまま記入 | 1MPa | 1MPa (0～1)MPa | 0.5MPa (0～0.5)MPa | -0.1～1MPa (-0.1～1)MPa | ||
| 2MPa | 2MPa (0～2)MPa | 1MPa (0～1)MPa | -0.1～2MPa (-0.1～2)MPa | |||
| 5MPa | 5MPa (0～5)MPa | 2.5MPa (0～2.5)MPa | -0.1～5MPa (-0.1～5)MPa | |||
| 10MPa | 10MPa (0～10)MPa | 5MPa (0～5)MPa | 9.8MPa (0～9.8)MPa | |||
| 20MPa | 20MPa (0～20)MPa | 10MPa (0～10)MPa | 19.6MPa (0～19.6)MPa | |||
| 35MPa | 35MPa (0～35)MPa | 17.5MPa (0～17.5)MPa | 34.3MPa (0～34.3)MPa | |||
| 50MPa | 50MPa (0～50)MPa | 25MPa (0～25)MPa | 49MPa (0～49)MPa | |||
| 100MPaは G1/2のみ | 100MPa (0～100)MPa | 70MPa (0～70)MPa | 98.1MPa (0～98.1)MPa | |||
| 4.ケーブル接続形狀 | ○ | S | ケーブル直出し IP64相當 | |||
| 5.電源 | 4 | DC24Ｖ(±10%) | ||||
| 5 | DC12Ｖ(±10%)※A5出力時は選択不可 | |||||
| 6.ケーブル長さ | 2m | 2m 標準 | ||||
| 3m | 3m | |||||
| 5m | 5m | |||||
| 10m | 10m | |||||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合わせください | |||||

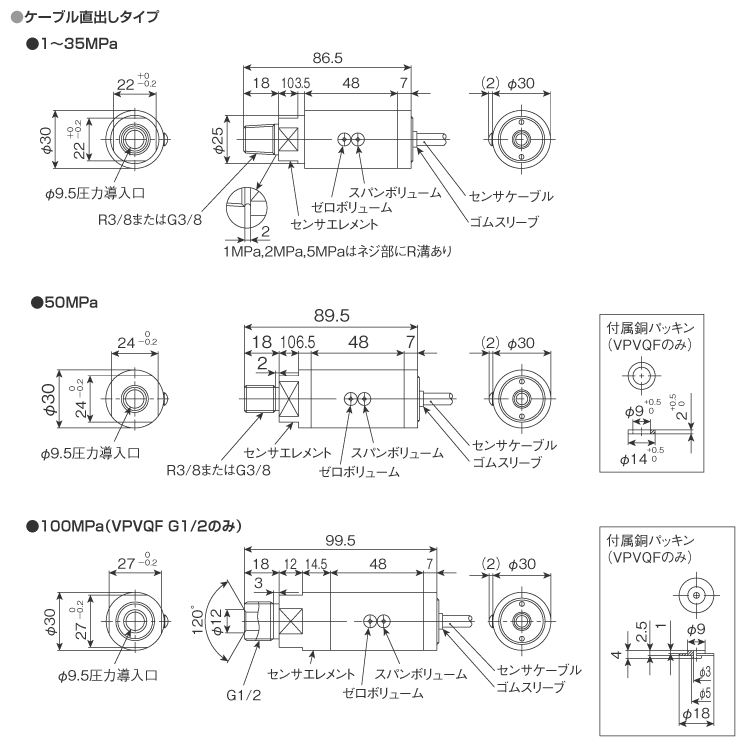

外形寸法（単位：mm）
※配線接続はこちらをご參照ください
