接線圖
內(nèi)置放大器壓力變送器的接線功能說明圖
詳細信息

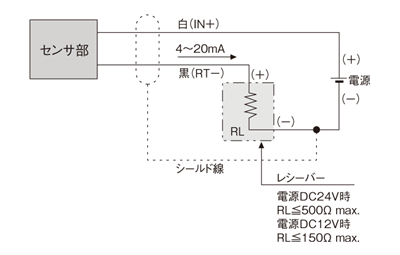

A6 (4～20mA 2線式)
適合型式
VDP4;VHR3 / VHG3;VAR3 / VAG3;VPNPR(G);VHS;VHST;VPB;VNF;HS1 / HV1;AS1 / AV1;NS1 / NV1;
VPRT / VPRTF;VPRQ / VPRQF;VPVT / VPVTF;VPVQ / VPVQF;VPRF
停產(chǎn)型號：VSR3 / VSG3、VPRNP。
A6 (4～20mA 2線式)
適合型式
VSST / VSSF / VSRR / VSWT / VSWF
VSHS / VSHT
A3 (4～20mA 2線式)
適合型式
VHR3 / VHG3；VAR3 / VAG3；VPNPR(G)；VHS；VNF；HS1 / HV1；AS1 / AV1；
NS1 / NV1；VPRT / VPRTF；VPRQ / VPRQF；VPVT / VPVTF；VPVQ / VPVQF；VPRF
停產(chǎn)型號：VSR3 / VSG3、VPRNP。

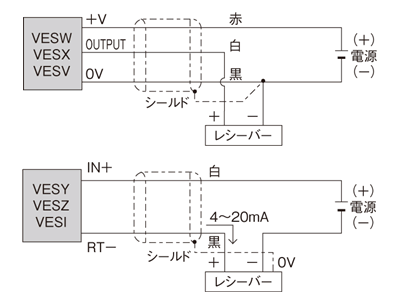

VESW?VESX (1～5V 3線式) VESY?VESZ (4～20mA 4線式) VESV (1～5V 3線式) VESI (4～20mA 2線式)
適合型式
VESX / VESZ；VESW / VESY；VESV / VESI
VESIM□□T；VESIM□□A

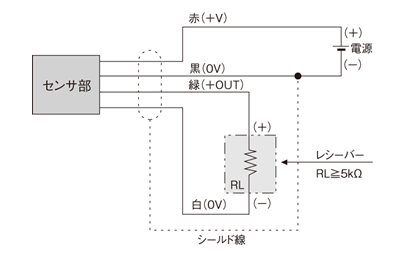

A2 (1～5V 4線式) A4 (0～5V 4線式) A5 (0～10V 4線式)
適合型式
VHR3 / VHG3；VAR3 / VAG3；VPNPR(G)；VHS；VNF；HV1 / HS1；AS1 / AV1
NS1 / NV1；VPRT / VPRTF；VPRQ / VPRQF；VPVT / VPVTF；VPVQ / VPVQF；VPRF
停產(chǎn)型號：VSR3 / VSG3、VPRNP。

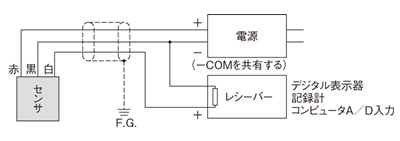

A2 (1～5V 3線式) A4 (0～5V 3線式) A5 (0～10V 3線式)
適合型式
VSST / VSSF / VSRR / VSWT / VSWF；VSHS / VSHT
