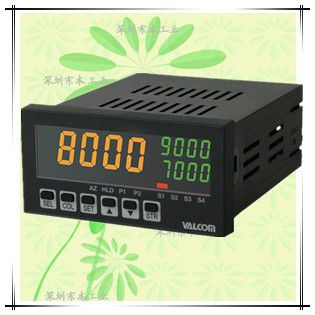

F3 （GV）
*數字面板儀表顏色系列、用顏色通知變化、采用LCD顯示
*1ch.對于輸入最多具有4個設定輸出的F3類型。
*適用于所有場景的通用性高的面板儀表。
*可以根據顯示值（主顯示）的顏色判斷當前的運行狀態（正常/異常），變得容易看清。
*測量值的顯示色可以根據被設定值隔開的區域以“紅、橙、綠”3種顏色進行選擇設定。
*采用高速采樣“2000次/秒”。通過高速輸出，可用于高速控制/安全控制。
*模擬輸出標準裝備有“4～20mA”、“1～5V”、“0～5V”（可增選0～10V；BCD；RS232C；RS485）。
*附有可自由可變設定測量范圍的輸出定標功能。
*功能：顯示調試、模擬輸出調試、顯示峰值（高峰值/低峰值/區間峰值/高to高峰值/采樣峰值）、自動零、最大值/最小值顯示、區域分類、模擬校驗、輸入值移動、副顯示ON/OFF、鍵盤鎖、顯示顏色更新速度、設定顯示更新速度、節電模式ON/OFF、采樣速度設定、軟式過濾、零固定ON/OFF、阻尼、零點移動、GO控制。
通知規格
| 入力信號 ＜GV＞ | 120～1000Ω應變式傳感器輸入 傳感器輸入范圍：±4mV/V 零點調整范圍：±1.35mV/V 最小測量零敏度：0.14μV/V/digit 傳感器用電源：DC5V 60mA max. |
|---|---|
| 入力信號 ＜GI＞ | 半導體應變式輸入 傳感器輸入范圍：±130mV/mA 零點調整范圍：±20mV/mA 最小測量靈敏度：5μV/mA/digit 傳感器用電源：DC0.5mA |
| 輸入阻抗 | 4～20mA：68Ω 0～5V/1～5V/0～10V：68kΩ |
| 顯示 | －9999～9999（小數點任意設定） LCD4桁 3色（赤?橙?緑）變色顯示 |
| 采樣周期 | 2000回／秒 max. |
| 顯示更新周期 | 1～10回／秒 可選擇 |
| 準確度 | 顯示：± 0.05%F.S.±1digit（25℃±3℃） 模擬量輸出：±0.5%F.S.（25℃±3℃） |
| 模擬出力 | 4～20mA/0～5V/1～5V 切替選択 オプション 0～10V（※1） |
| 設定輸出 （根據型號選擇） | 4設定繼電器輸出 AC125V 0.3A（每個設定）/ DC24V 1A（每個設定） 輸出的響應時間 3msec.以下（※1） 4設定光電耦合器輸出 AC / DC250V 0.1A（每個設定） 輸出的響應時間 2msec.以下（※1） |
| 使用溫度范圍 | 0～55℃（不可結冰） |
| 使用濕度范圍 | 35～85%RH（不可結露） |
| 電源 （根據型號選擇） | 電源 AC90～240V 50/60Hz 消費電力 15VA以下 |
| 電源 DC24V ±10% 消費電流 300mA以下 | |
| 外形寸法 | 97(W)×48.8(H)×132.5(D) ※無輸出選配的情況 |
| 質量 | 約300g（隨規格而不同） |
| 付屬品 | 使用說明書1份、單位標簽、初始設定表、面板支架、安費諾連接器（5730240）（僅BCD輸出功能附帶） |
| 其他功能 | 顯示比例縮放、模擬輸出比例縮放、顯示保持（高峰值/低峰值/區間峰值/高to高峰值/采樣保持）、自動歸零、最大值/最小值顯示、模式選擇、模擬測試功能、輸入值轉換、副顯示ON/OFF、按鍵鎖保護、主顯示屏顏色可變顯示、顯示更新周期設定、節能模式ON/OFF、采樣速度設定、延遲常數、零限點ON/OFF、修復零點、零點跟蹤。 |
（※1）0～90%響應時間。當采樣周期、延遲常數設定為最大速度時。
設定輸出
| F3 | 對于ch.1輸入，4設定輸出 |
|---|
選配輸出
| A5 模擬輸出 （0～10V） | 0～10V 允許負荷阻抗 10kΩ以上 響應時間 2.5msec.以下（※） 模擬輸出精度 ±0.5%F.S.（25℃±3℃） 溫度特性 ±0.35%F.S./10℃ |
|---|---|
| BO BCD集電極開路輸出 | NPN集電極開路 DC50V 100mA以下 響應時間1.5msec.以下（※） |
| RS RS-232C | R符合S-232C 2線式半二重 調歩同期 傳送速度（300/600 1200/2400/4800/9600/19200/38400 bps） ストップビット（1, 2ビット） パリティ（なし, 奇數, 偶數） 通信データ長（7, 8ビット） ユニットNo.（0～99） |
| R1 RS-485 | RS-485準拠 2線式半二重 調歩同期 伝送速度（300/600 1200/2400/4800/9600/19200/38400 bps） ストップビット（1, 2ビット） パリティ（なし, 奇數, 偶數） 通信データ長（7, 8ビット） ユニットNo.（0～99） |
（※）0～99％応答時間。當采樣周期、延遲常數設定為最大速度時。
型號選擇
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | F3 | 1ch.入力 |
| 2.電源[消費電力] | 4 | DC電源 24V ±10% 消費電流 300mA以下 | |
| 7 | AC電源 90～240V 消費電力 50/60Hz 15VA以下 | ||
| 3.入力信號 | GV | ストレンゲージ入力 | |
| GI | 半導體ストレンゲージ入力 | ||
| 4.設定出力 | S | 4設定 リレー出力 AC125V 0.3A / DC24V 1A（1設定あたり） | |
| O | 4設定 フォトモスリレー出力 AC / DC250V 0.1A（1設定あたり） | ||
| 5.出力信號 (指定選配) | 無記入 | 4～20mA 許容負荷抵抗：250Ω以下 0～5V/1～5V 許容負荷抵抗：10kΩ以上 模擬量輸出精度 ±0.5%F.S.（25℃±3℃） 溫度特性 ±0.35%F.S./10℃ | |
| A5 | 模擬量輸出 0～10V 許容負荷抵抗：10kΩ以上 | ||
| BO | BCD集電極開路輸出 NPN型 | ||
| RS | RS-232C | ||
| R1 | RS-485 |

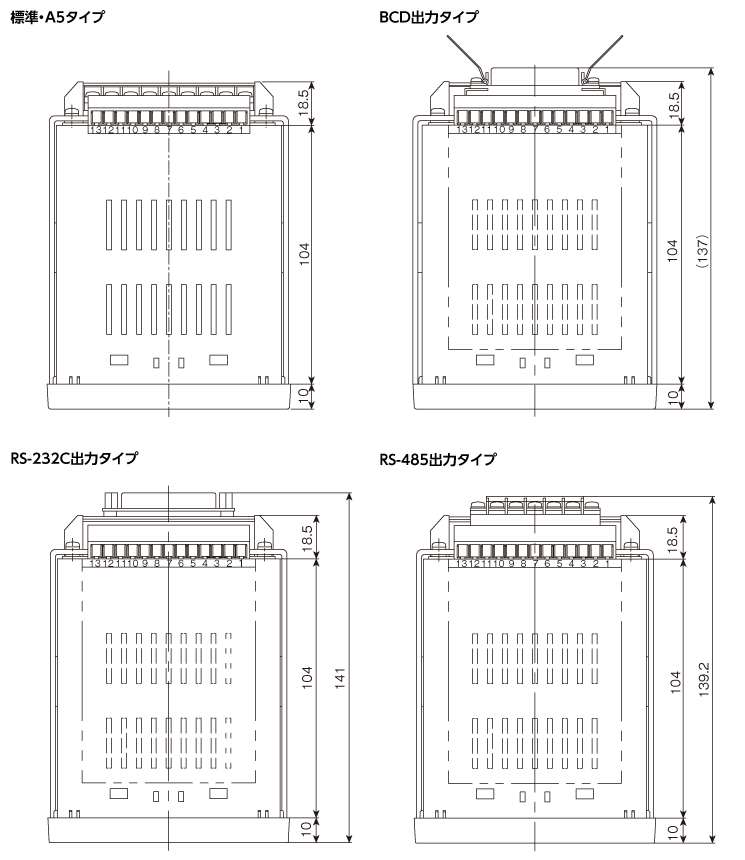

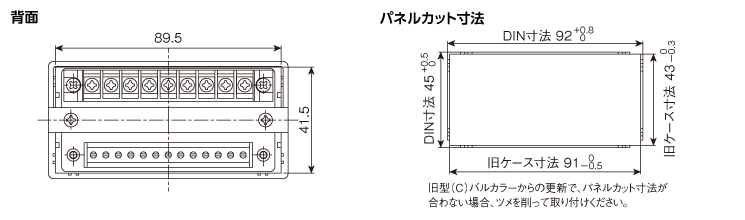

外形寸法（単位：mm）

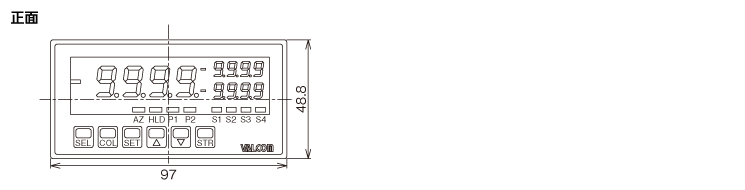

F3 ストレンゲージ入力タイプ
端子臺接続図

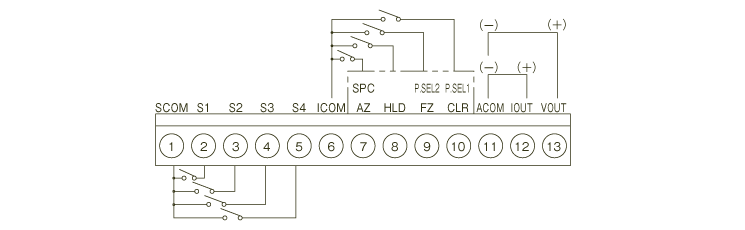

（A）制御端子接続図 出力、制御入力用端子臺(上段)接続図
| 端子番號 | 端子名 | 機能説明 | 端子番號 | 端子名 | 機能説明 |
|---|---|---|---|---|---|
| 1 | SCOM | 比較設定出力COM | 8 | HLD | 保持功能 |
| 2 | S1 | 比較設定出力1 | 9 | P.SEL2 | 模式選擇2 |
| 3 | S2 | 比較設定出力2 | FZ | 強制零 | |
| 4 | S3 | 比較設定出力3 | 10 | P.SEL1 | 模式選擇1 |
| 5 | S4 | 比較設定出力4 | CLR | 清除 | |
| 6 | ICOM | 控制輸入COM | 11 | ACOM | 模擬輸出COM |
| 7 | SPC | 采樣保持清除 | 12 | IOUT | 模擬（電流）出力＋ |
| AZ | 自動歸零 | 13 | VOUT | 模擬（電圧）出力＋ |
（B）オプション出力接続図

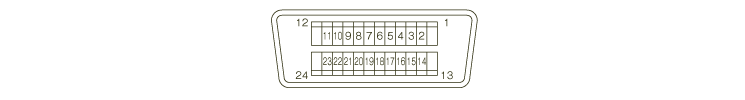

●BCD信號出力
アンフェノール : 5740240 付屬品 : アンフェノール : 5730240
| 項目 | 插針編號 | 項目 | |||
|---|---|---|---|---|---|
| EOC（轉換結束信號） | 1 | 13 | 數字GND. | ||
| ×100 BCD OUT | 1 | 2 | 14 | 1 | ×102 BCD OUT |
| 2 | 3 | 15 | 2 | ||
| 4 | 4 | 16 | 4 | ||
| 8 | 5 | 17 | 8 | ||
| ×101 BCD OUT | 1 | 6 | 18 | 1 | ×103 BCD OUT |
| 2 | 7 | 19 | 2 | ||
| 4 | 8 | 20 | 4 | ||
| 8 | 9 | 21 | 8 | ||
| - | 10 | 22 | - | ||
| OVER（超出） | 11 | 23 | POL.（極性） | ||
| - | 12 | 24 | - | ||

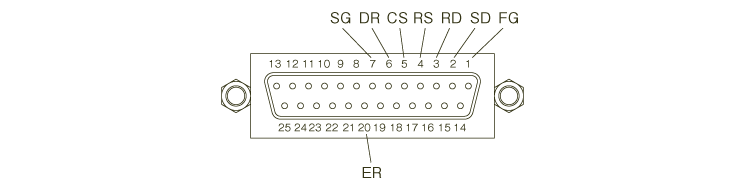

●RS-232C通信
| 信號名略稱 | 插針編號 | 功能說明 | 輸入輸出 |
|---|---|---|---|
| SD | 2 | 發送數據 | 輸出 |
| RD | 3 | 接收數據 | 輸入 |
| FG | 1 | 安全接地、或電纜的屏蔽 | - |
| RS | 4 | 發送要求 | 輸出 |
| CS | 5 | 送信可 | 輸入 |
| SG | 7 | 信號用接地 | - |
| DR | 6 | 數據集就緒 | 輸入 |
| ER | 20 | 數據終端就緒 | 輸出 |
●RS-485通信
| 信號名 | 端子番號 | 項目 | 入出力 |
|---|---|---|---|
| A+ | 23 | 非反轉出力 | 入出力 |
| B- | 24 | 反轉出力 | 入出力 |
| SG | 25 | 信號用接地 | - |

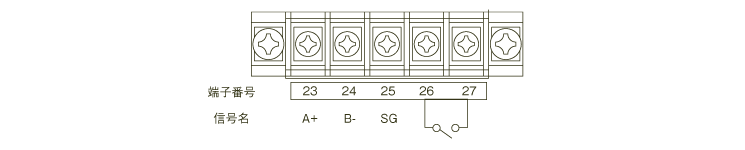

| 終端阻抗 | 26 | 最終站 將兩端子短接 | - |
| 27 |

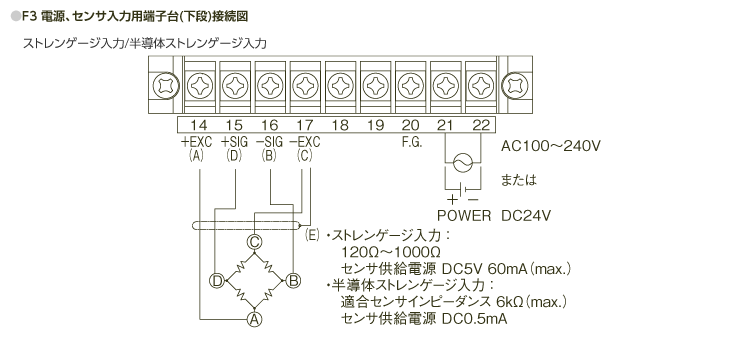

（C）入出力端子接続図
