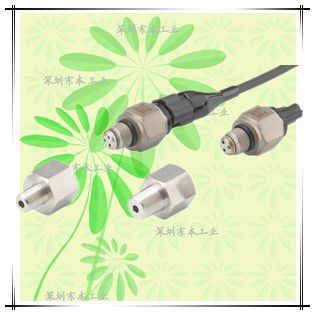

VESV/VESI
中高圧用小型アンプ內蔵圧力センサ
量程：1MPa～50MPa
ダイアフラムカバーの採用により急激な圧力変動のある場所に最適
高い耐環境性
[幅広い溫度補償範囲/保護構造：IPx7/耐振性：196m/s2(50～1000Hz)]短納期?低価格を実現
| 測定媒體 | 水?油?ガス等SUS304を腐食させない媒體 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 測定範囲 | 定格容量1～50MPa |
| 出力種類 | VESV:1～5V、VESI:4～20mA(2線式)からご指定ください |
※ EACマーク付きはオプション対応：関稅同盟技術規則（TR-CU）適合宣言書付屬もしくは、関稅同盟技術規則（TR-CU）適合宣言書＋計測機器型式承認（MPA）証明書付屬になります。
詳細信息
仕様
| 非直線性 | VESV:±0.3%R.C.以下 （35、50MPa:±0.5%R.C.以下） |
|---|---|
| VESI:±0.5%R.C.以下 | |
| ヒステリシス | VESV:±0.2%R.C.以下 |
| VESI:±0.5%R.C.以下 | |
| 総合精度 | VESV:±3.0%R.C.以下(－20～120℃) |
| VESI:±3.0%R.C.以下(－20～100℃) | |
| 溫度補償範囲(測定媒體溫度) | VESV:－20～120℃(結露、氷結不可) |
| VESI:－20～100℃(結露、氷結不可) | |
| 許容溫度範囲(測定媒體溫度) | VESV:－40～120℃(結露、氷結不可) |
| VESI:－40～100℃(結露、氷結不可) | |
| 応答性 | 5msec.以下 |
| 許容負荷抵抗 | VESV:1kΩ以上 |
| VESI :11.5V:150Ω MAX./24V:500Ω MAX. | |
| 許容過負荷 | 150%R.C. |
| 絶縁抵抗 | 10MΩ以上(DC50V) |
| 接液部材質 | 1～5MPa：SUS304+ジルコニア+SUS316L 10～50MPa：SUS304+ジルコニア |
| 接続ネジ | G3/8 |
| 締め付けトルク | 68.6N?m以下 |
| 耐振性 | 196m/s2(50～1000Hz) |
| 耐水性 | IP×7相當 |
| 電源［消費電流］ | VESV:DC12V,DC24V(10～32V)[12mA以下] |
| VESI:DC12V,DC24V(10～26.5V) | |
| ケーブル | φ6mm 2 or 3芯シールド(耐油)ケーブル2m |
| 質量 | 約150g(ケーブル含まず) |
| 付屬品 | 取扱説明書1部(和文または英文をご指定ください) 試験成績書1部 P-14 1種A 1個 |
※ 総合精度とは(非直線性＋ヒステリシス＋溫度特性)を表します。
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VES | 中高圧用小型アンプ內蔵圧力センサ ※接続ネジ：G3/8 | |||
| 2.アナログ出力 | - | - | 出力種類 | 応答周波數 | 許容負荷抵抗 | 消費電流 |
| V | 1～5V | 200Hz | 1kΩ以上 | 12mA以下 | ||
| I | 4～20mA (2線式) | DC24V : 500Ω以下/ DC11.5V : 150Ω以下 | - | |||
| 3.校正レンジ | - | - | 定格容量 | 校正レンジの指定例 | ||
| M01 | 1MPa | (0～1)MPa | ||||
| M03 | 3MPa | (0～3)MPa | ||||
| M05 | 5MPa | (0～5)MPa | ||||
| M10 | 10MPa | (0～10)MPa | ||||
| M20 | 20MPa | (0～20)MPa | ||||
| M35 | 35MPa | (0～35)MPa | ||||
| M50 | 50MPa | (0～50)MPa | ||||
| 4.ケーブル長さ | 2m | 2m 標準 | ||||
| 5m | 5m オプション | |||||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合せください。 | |||||

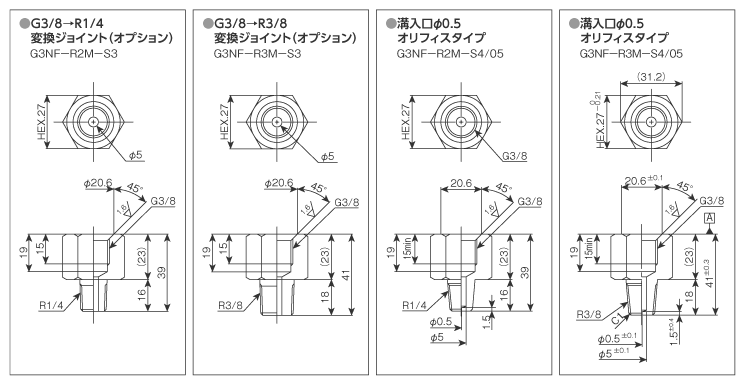

| 5.変換ジョイント (オプション) | G3NF-R2M-S3 | G3/8 → R1/4変換ジョイント オプション | ||||
| G3NF-R3M-S3 | G3/8 → R3/8変換ジョイント オプション | |||||
| G3NF-R2M-S4/05 | G3/8 → R1/4変換ジョイント 導入口φ0.5 オリフィスタイプ | |||||
| G3NF-R3M-S4/05 | G3/8 → R3/8変換ジョイント 導入口φ0.5 オリフィスタイプ | |||||

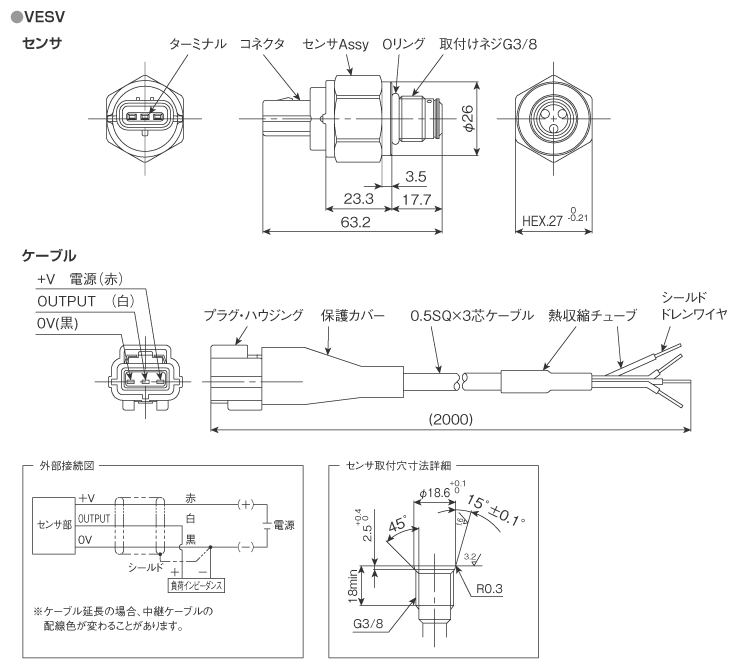

外形寸法（単位：mm）
※配線接続はこちらをご參照ください
