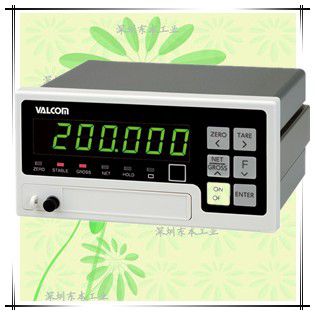

VWM8C
CC-Link専用ストレンゲージカラーパネルメータ
CC-Linkとダイレクトに接続！！
高性能デジタルフィルター搭載！
振動の多い環境下で実力を発揮します。
CC-Linkとダイレクトに接続可能。（CC-Linkインターフェース標準裝備）
シーケンサとの接続に徹したシンプル設計。
高速（100回／秒）?高精度。
軽量かつコンパクトなボディで制御盤などへの組み込みに最適。
表示部 防塵?防水（パネルマウント時）。
1マスターで最大42臺接続可能。（本機のみの構成時）
詳細信息
仕様
| 適合センサ | ストレンゲージ式各種センサ（350Ω系） |
|---|---|
| センサ供給電源 | DC5V±5% |
| 計測レンジ | ±7mV/V |
| スパン調整範囲 | ±7mV/V |
| ゼロ調整範囲 | ±7mV/V |
| 表示設定範囲 | ±999.999 |
| 最小計測感度 | 0.15μV/d (d=最小目盛) |
| A／D変換方式 | デルタシグマ方式 |
| サンプリング速度 | 100回／秒 |
| 確度(※1) | 0.005% of F.S. |
| 溫度特性 | ゼロ : ±0.02μV/℃(Typ.)±0.1μV/℃(Max.) スパン : ±3ppm/℃(Typ.)±15ppm/℃(Max.) |
| 計測値表示部 | 7セグメント緑色LED6桁(文字高14.6mm) 極性表示：緑色LED 1個 狀態表示：赤色LED 6個 正味量値(NET)または総量値(GROSS)を切り換えて表示 |
※1 選択された圧力センサまたはロードセルの精度を加算してください。
外部制御入力仕様
| CC-Link入出力 | CC-Link Ver.1.10 リモートデバイス局最大接続臺數42臺 |
|---|
その他の仕様
| 諸機能 | ゼロ點、安定、総重、正味、ホールド、選択機能動作中 |
|---|---|
| 使用溫度範囲 | -10～40℃ (氷結不可) |
| 使用濕度範囲 | 85%RH以下 (結露不可) |
| 外形寸法 | 144(W)×72(H)×135(D)mm（突起部含む） |
| 電源 | AC100～240V (?15?10%) 50/60Hz |
| 消費電流 | 約10VA |
| 防水?防塵 | パネルマウント時、表示部IP65(付屬パッキン使用) |
| 質量 | 約800g |
| 付屬品 | 取扱説明書、CC-Link用コネクタ、単位シール、端子臺カバー、 秤量銘板、パネルマウントパッキン |
校正
| 校正方法 | 実負荷校正もしくは実負荷を使用しないデジタルスパン校正 |
|---|
型式の選択

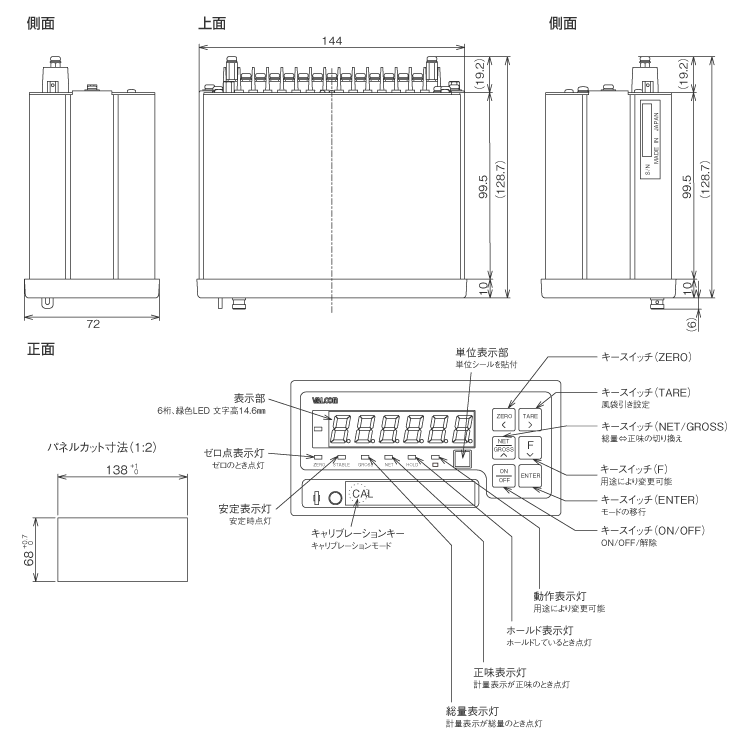

外形寸法（単位：mm）

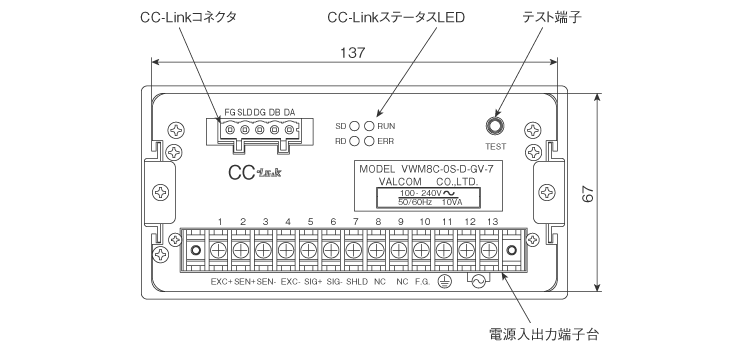

端子接続図
| 端子No. | 信號名 | 內容 | |
|---|---|---|---|
| 1 | EXC+ | ロードセル印加電圧(+) | ロードセル接続 |
| 2 | SEN+ | センシング入力(+) | |
| 3 | SEN－ | センシング入力(－) | |
| 4 | EXC－ | ロードセル印加電圧(－) | |
| 5 | SIG+ | ロードセル入力(+) | |
| 6 | SIG－ | ロードセル入力(－) | |
| 7 | SHLD | シールド | |
| 8 | NC | - | NC端子は空き端子ですが、 中継端子として使用しないでください。 |
| 9 | NC | - | |
| 10 | F.G. | シールド | |
| 11 | E | 保護接地 | |
| 12 | AC | AC電源 | |
| 13 | AC | AC電源 | |
