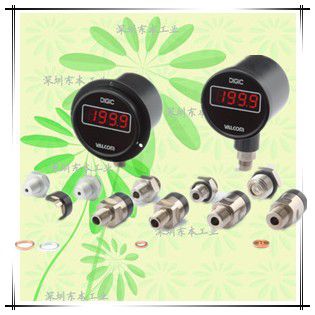

VPMC模擬量輸出
波爾登管式互換型兼容模擬輸出圓形數字壓力計
量程：0kPa～100MPa
50kPa abs～1700kPa abs
1：豐富的壓力范圍和模擬輸出種類(4 ~ 20mA,1 ~ 5V,0 ~ 5V,0 ~ 10V等)
2：大型數字顯示約15mm(文字高)3位數容易看的顯示
3：VPMC和每個傳感器由傳感器直接對其進行校正的高精度數字壓力計
| 測定媒體 | 空氣、煤氣、水、油等各種介質 (根據傳感器材質的不同) |
|---|---|
| 測定種類 | 正圧?負圧?連成圧および絶対圧の測定が可能 |
| 測定範囲 | 低圧?絶対圧?中高圧100MPaまで測定できる圧力センサの各シリーズをご用意 （圧力センサ部は左寫真をご參照ください） |
詳細信息
仕様
| 表示 | 1999 3 ?桁 高輝度赤色LED（文字高約15mm） |
|---|---|
| 表示変換速度 | 3回/秒（標準）、1～15回/秒まで指定可能 |
| 精度（※1） | ±0.05%F.S.±1digit |
| 使用溫度範囲 | 0～55℃（氷結不可） |
| 使用濕度範囲 | 0～90%RH（結露不可） |
| 外形寸法 | φ98×74（D:突起部含まず） |
| 質量 | 約600g（仕様により異なります） |
| 付屬品 | 取扱説明書1部（和文または英文をご指定ください） 試験成績書1部（※2） |
（※1）圧力センサの選択一覧表で選択された圧力センサの精度を加算してください。
（※2）コネクタなどの付屬品は 「付屬品/オプション」ページをご參照ください。

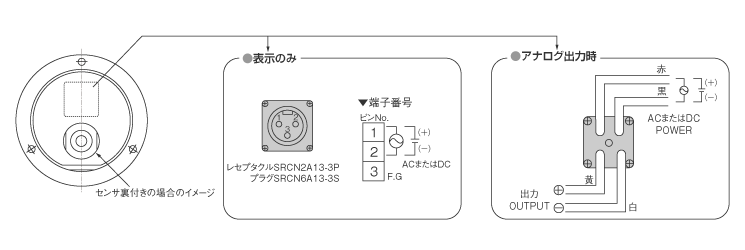

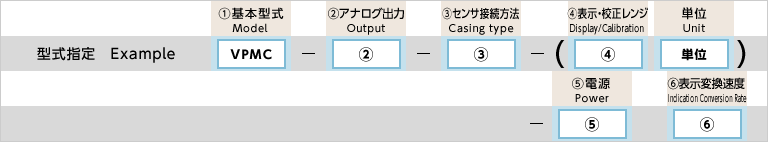

型式の選択
圧力センサの選択
圧力センサの仕様?型式は圧力センサの選択一覧表をご參照いただき、型式をご指定ください。
例：VPMC - A3 - A - 1.000MPa - 1 / VPRQ - 1MP
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPMC | ブルドン管式互換型アナログ出力付丸型デジタル圧力表示付アンプ | |||
| 2.アナログ出力 | - | 出力種類 | 応答周波數 | 許容負荷抵抗 | ||
| D | 表示のみ(出力なし) | - | - | |||
| A1 | 1mV/digit (±1999mV max.) | 7Hz | この値はセンサブリッジ抵抗350Ωでのステップ応答0～100%立ち上がり時間(T)の測定値から応答周波數=1/2T(Hz)として算出した値です。 使用するセンサにより応答周波數が決定されますので応答性を重要視される場合はご相談ください。 | 10kΩ以上 | ||
| A2 | 1～5V | |||||
| A3 | 4～20mA 4線式 | 250Ω以下 | ||||
| A4 | 0～5V | 10kΩ以上 | ||||
| A5 | 0～10V ※電源は4(DC24V)のみ選択可 | |||||
| 3.センサ接続方法 | A | 下付き直結（ツバあり） | ||||
| AS | 下付き直結（ツバなし） | |||||
| B | 裏付き直結（ツバあり） | |||||
| 4.表示?校正レンジ | 校正レンジは定格容量の50%以上でご指定ください ※圧力センサの選択一覧表をご參照いただきご指定ください | |||||
| 5.電源［消費電流］ | 1 | AC100V [2VA] | ||||
| 11 | AC110V [2VA] | |||||
| 2 | AC200V [2VA] | |||||
| 22 | AC220V [2VA] | |||||
| 4 | DC24V [100mA] | |||||
| 5 | DC12V [200mA] | |||||
| 6.表示変換速度 (オプション) | 表示変換速度 標準3回/秒 オプション（ 回/秒） ※回數指定は1～15回/秒の中でご指定ください | |||||

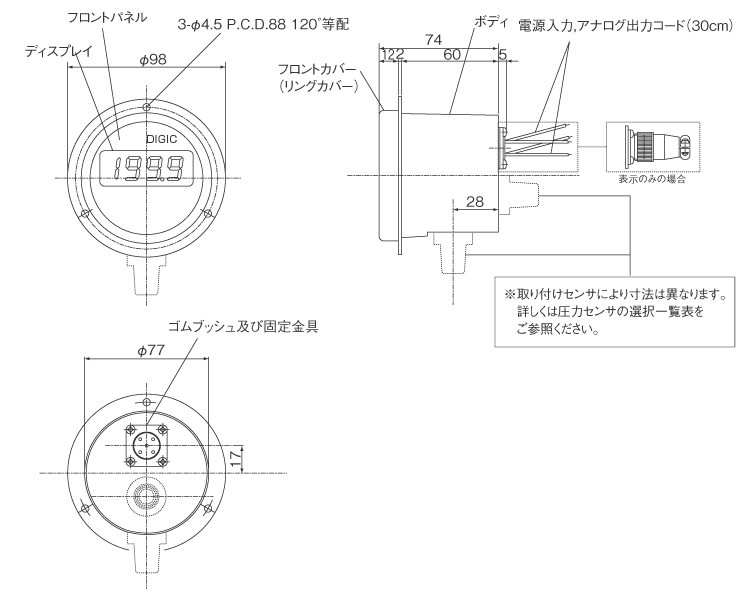

外形寸法（単位：mm）
| 圧力センサの選択一覧表 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 圧力センサ | 生産終了 VPMR | 生産終了 VPMG | VHR3 | VHG3 | VAR3 | VAG3 | VPNPR | VPNPG |
| 接続ネジ | R3/8 | G3/8 | R3/8 | G3/8 | R3/8 | G3/8 | R3/8 | G3/8 |
| 定格容量 | 5～350kPa | 50kPa （またはabs） | 100～700kPa （またはabs） | 100～1700kPa （またはabs） | ||||
| 図面 |  |  |  | |||||
| 圧力センサ | VNF | VPRF | VPRT | VPRTF | ||||
| 接続ネジ | G3/4 | G3/8 | R3/8 | G3/8 | ||||
| 定格容量 | 100～1700kPa（またはabs） | 1～50MPa | 1～50MPa | |||||
| 図面 |  |  |  | |||||
| 圧力センサ | VPRT | VPRTF | VPRQ | VPRQF | VPRQF | |||
| 接続ネジ | R1/2 | G1/2 | R3/8 | G3/8 | G1/2 | |||
| 定格容量 | 100MPa | 1～50MPa | 100MPa | |||||
| 図面 |  | ●1～35MPa  ●50MPa  | ●100MPa  | |||||
