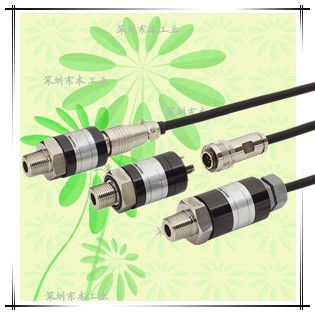

VAR3(G3)傳感器
低圧用圧力センサ(接液部ハステロイC-22相當)
量程：100kPa～700kPa
100kPa abs～700kPa abs
ダイアフラム材質にハステロイC-22相當を採用することで高い耐腐食性を実現
隔膜構造により低圧側も高精度に測定可能(非直線性±0.2%R.C.)
ゲージ圧基準と絶対圧基準をご用意
| 測定媒體 | 水?油?ガス等ハステロイC-22相當＋SUS316Lを腐食させない媒體 |
|---|---|
| 測定種類 | 正圧?絶対圧の測定が可能 |
| 定格容量 | 100～700kPaおよび100～700kPa abs |
詳細信息
仕様
| 定格出力 | 85±30mV/mA(700kPa、700kPa abs:112±42mV/mA) |
|---|---|
| 非直線性 | ±0.2%R.C. |
| ヒステリシス | ±0.1%R.C.(700kPa abs:±0.2%R.C.) |
| 推奨印加電流 | 1mA |
| 最大印加電流 | 1.5mA |
| 入力抵抗 | 4±1.5kΩ |
| 出力抵抗 | 4±1.5kΩ |
| 絶縁抵抗 | 100MΩ以上(DC50V) |
| 溫度補償範囲 (測定媒體溫度) | 0～70℃(結露、氷結不可) |
| 許容溫度範囲 (測定媒體溫度) | -20～120℃(結露、氷結不可) |
| 許容過負荷 | 300%R.C.(700kPa abs:200%R.C.) |
| 限界過負荷 | 400%R.C.(700kPa abs:200%R.C.) |
| 零點の溫度影響 | ±1%R.C./0～70℃(25℃に対して) |
| 出力の溫度影響 | ±1%R.C./0～70℃(25℃に対して) |
| 推奨締め付けトルク | 20N?m |
| 最大締め付けトルク | 30N?m |
| 接続ネジ | R3/8またはG3/8選択可 |
| 受圧接続部材質 | SUS316L(ダイアフラム部:ハステロイC-22相當) |
| ケーブル(※) | 4芯シールド(耐油)ケーブル 3m標準 φ6mm |
| 質量 | 約200g(ケーブル含まず) |
| 付屬品 | 試験成績書1部、P-20 4種D１個(Gネジのみ) |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | ||
|---|---|---|---|---|---|
| 1.基本型式 | VAR3 | 低圧用(ダイアフラム材質ハステロイC-22相當)圧力センサ ※接続ネジ:R3/8 | |||
| VAG3 | 低圧用(ダイアフラム材質ハステロイC-22相當)圧力センサ ※接続ネジ:G3/8 | ||||
| 2.定格容量 | 100 | ゲージ圧:100kPa | (※1)防水コネクタ?ケーブル直出し選択時 φ6.5mmチューブ入りケーブル使用 | ※ゲージ圧の 場合は正圧のみ 使用できます。 ※負圧?連成圧は 使用できません。 負圧?連成圧の際は 「VPNPR(G)シリーズ」 から選定下さい。 | |
| 200 | ゲージ圧:200kPa | ||||
| 500 | ゲージ圧:500kPa | ||||
| 700 | ゲージ圧:700kPa | ||||
| 100A | 絶対圧:100kPa abs | ||||
| 200A | 絶対圧:200kPa abs | ||||
| 500A | 絶対圧:500kPa abs | ||||
| 700A | 絶対圧:700kPa abs | ||||
| 3.ケーブル接続形狀 | N | 標準コネクタ IP40相當 | |||
| W | 防水コネクタ IP56相當 | ||||
| S | ケーブル直出し IP54相當 | ||||
| 4.ケーブル長さ | 3m | 3m 標準 | |||
| 5m | 5m | ||||
| 10m | 10m | ||||
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合せください。 | ||||
外形寸法（単位：mm）
