VPMC帶1開關量輸出

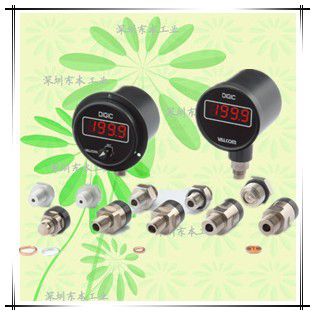

帶1個開關量比較輸出的圓形數學壓力計
量程：50kPa～1700kPa
50kPa abs～1700kPa abs
1：比較設定輸出1點為標準功能
2：大型數字顯示約15mm(文字高)3位數容易看的顯示
3：VPMC和每個傳感器由傳感器直接對其進行校正的高精度數字壓力計
| 測定媒體 | 空氣、煤氣、水、油等各種介質 (根據傳感器材質的不同) |
|---|---|
| 測定種類 | 正圧?負圧?連成圧および絶対圧の測定が可能 |
| 測定範囲 | 可測量到低壓/絕對壓/中高壓100mpa的壓力傳感器的各系列 (壓力傳感器部請參照左圖) |
詳細信息
仕様
| 表示 | 1999 3 ?桁 高輝度赤色LED（文字高約15mm） |
|---|---|
| 表示変換速度 | 3回/秒（標準）、1～15回/秒まで指定可能 |
| 精度（※1） | ±0.05%F.S.±1digit |
| 使用溫度範囲 | 0～55℃（氷結不可） |
| 使用濕度範囲 | 0～90%RH（結露不可） |
| 外形寸法 | φ98×74（D:突起部含まず） |
| 質量 | 約600g（仕様により異なります） |
| 付屬品 | 取扱説明書1部（和文または英文をご指定ください） 試験成績書1部 |
（※1）圧力センサの選択一覧表で選択された圧力センサの精度を加算してください。
型式の選択
圧力センサの選択
圧力センサの仕様?型式は一覧表をご參照いただき、型式をご指定ください。
例：VPMC - A - 1.000MPa - 1VAM(H)△P - 1 / VPRQ - 1MP
| 型式選択 | チェック | 型式 | 仕様 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPMC | ブルドン管式互換型比較設定1出力付デジタル圧力付アンプ | |||
| 2.センサ接続方法 | A | 下付き直結（ツバあり） | ||||
| AS | 下付き直結（ツバなし） | |||||
| B | 裏付き直結（ツバあり） | |||||
| 3.表示?校正レンジ | 校正レンジは定格容量の50%以上でご指定ください ※圧力センサの選択一覧表をご參照いただきご指定ください | |||||
| 4.設定出力數 | ○ | - | 出力種類 | 応答周波數 | 許容負荷抵抗 | |
| 1VA | 1設定/フォトモスリレー出力 | 0.5msec.以下 | AC/DC250V 0.1A ピーク400V | |||
| 5.設定方式 | 無記入 | 內部設定型 | ||||
| M | 外部設定ツマミ型 | |||||
| 6.出力種類 | H | 上限出力 | ※ご注文時に必ずご指定ください | |||
| L | 下限出力 | |||||
| 7.応差指定 | 無記入 | 応差=△P設定なし | ||||
| △P | 応差=△Pあり 応差設定可変範囲=センサ定格容量の10%以內 （※2）をご參照ください | |||||
| 5.電源［消費電流］ | 1 | AC100V [2VA] | ||||
| 11 | AC110V [2VA] | |||||
| 2 | AC200V [2VA] | |||||
| 22 | AC220V [2VA] | |||||
| 4 | DC24V [100mA] | |||||
| 5 | DC12V [100mA] | |||||
| 6.表示変換速度 (オプション) | 表示変換速度 標準3回/秒 オプション（ 回/秒） ※回?cái)?shù)指定は1～15回/秒の中でご指定ください | |||||

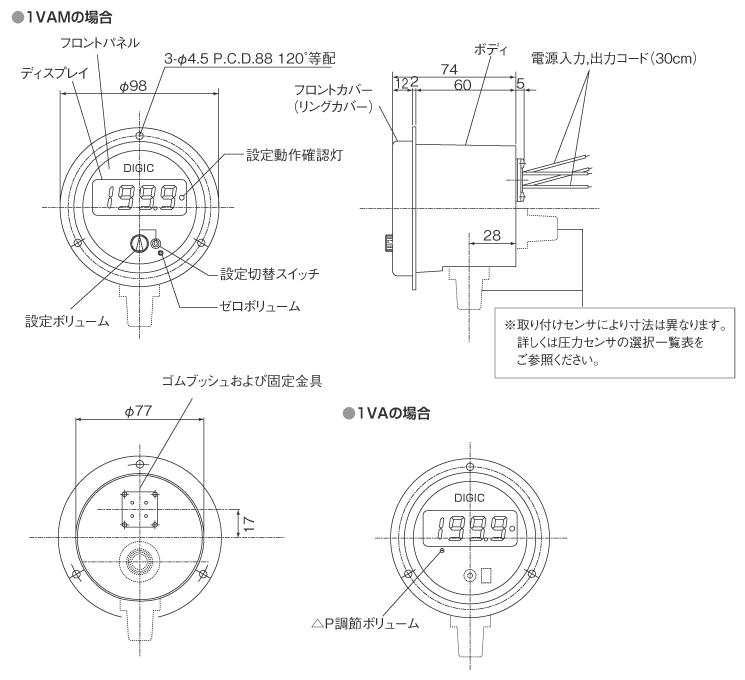

外形寸法（単位：mm）
| 圧力センサの選択一覧表 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 圧力センサ | 生産終了 VPMR | 生産終了 VPMG | VHR3 | VHG3 | VAR3 | VAG3 | VPNPR | VPNPG |
| 接続ネジ | R3/8 | G3/8 | R3/8 | G3/8 | R3/8 | G3/8 | R3/8 | G3/8 |
| 定格容量 | 5～350kPa | 50kPa （またはabs） | 100～700kPa （またはabs） | 100～1700kPa （またはabs） | ||||
| 図面 |  |  |  | |||||
| 圧力センサ | VNF | VPRF | VPRT | VPRTF | ||||
| 接続ネジ | G3/4 | G3/8 | R3/8 | G3/8 | ||||
| 定格容量 | 100～1700kPa（またはabs） | 1～50MPa | 1～50MPa | |||||
| 図面 |  |  |  | |||||
| 圧力センサ | VPRT | VPRTF | VPRQ | VPRQF | VPRQF | |||
| 接続ネジ | R1/2 | G1/2 | R3/8 | G3/8 | G1/2 | |||
| 定格容量 | 100MPa | 1～50MPa | 100MPa | |||||
| 図面 |  | ●1～35MPa  ●50MPa  | ●100MPa  | |||||
応差（ボリューム調整）

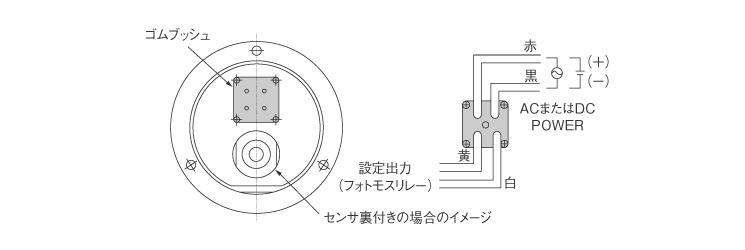

電源?出力仕様
