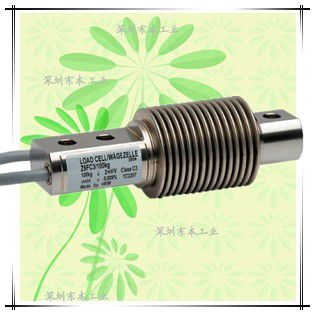

VZ6FC3
特に優れた耐環境性
容量：10kg～1ton
詳細信息
仕様
| 定格出力 | 1.999～2.001mV/V |
|---|---|
| 非直線性 | ±0.0180%R.C. |
| ヒステリシス | ±0.0170%R.C. |
| 零バランス | ±0.020mV/V |
| 零點の溫度影響 | ±0.0125%R.C./10℃ |
| 出力の溫度影響 | ±0.0080%R.C./10℃ |
| 許容過負荷 | 150%R.C. |
| 溫度補償範囲 | -10～40℃(結露、氷結不可) |
| 許容溫度範囲 | -30～70℃(結露、氷結不可) |
| 入力抵抗 | 350.0～480.0Ω |
| 出力抵抗 | 355.8～356.2Ω |
| 推奨印加電圧 | 5V |
| 印加電圧範囲 | 0.5～12V |
| 絶縁抵抗 | 5GΩ |
| 保護構造 | IP68 相當(注1) |
| ケーブル | φ5.4mm 6芯シールドケーブル 3m |
クリープ30分:±0.083%R.C.
(注1)ケーブル外皮の経年変化によりケーブル取出し口のシール性が低下する場合があります。
型式の選択
| 選択 | 型式 | 定格容量 | 定格変位量 | 質量 |
|---|---|---|---|---|
| VZ6FC3-10kg | 10kg(98.07N) | 0.3mm | 約0.5kg | |
| VZ6FC3-20kg | 20kg(196.1N) | 0.29mm | ||
| VZ6FC3-50kg | 50kg(490.3N) | 0.27mm | ||
| VZ6FC3-100kg | 100kg(980.7N) | 0.31mm | ||
| VZ6FC3-200kg | 200kg(1.961kN)) | 0.39mm | ||
| VZ6FC3-500kg | 500kg(4.903kN) | 0.6mm | ||
| VZ6FC3-1t | 1ton(9.807kN) | 0.55mm | 約2.3kg |
※ケーブル込みの質量です。

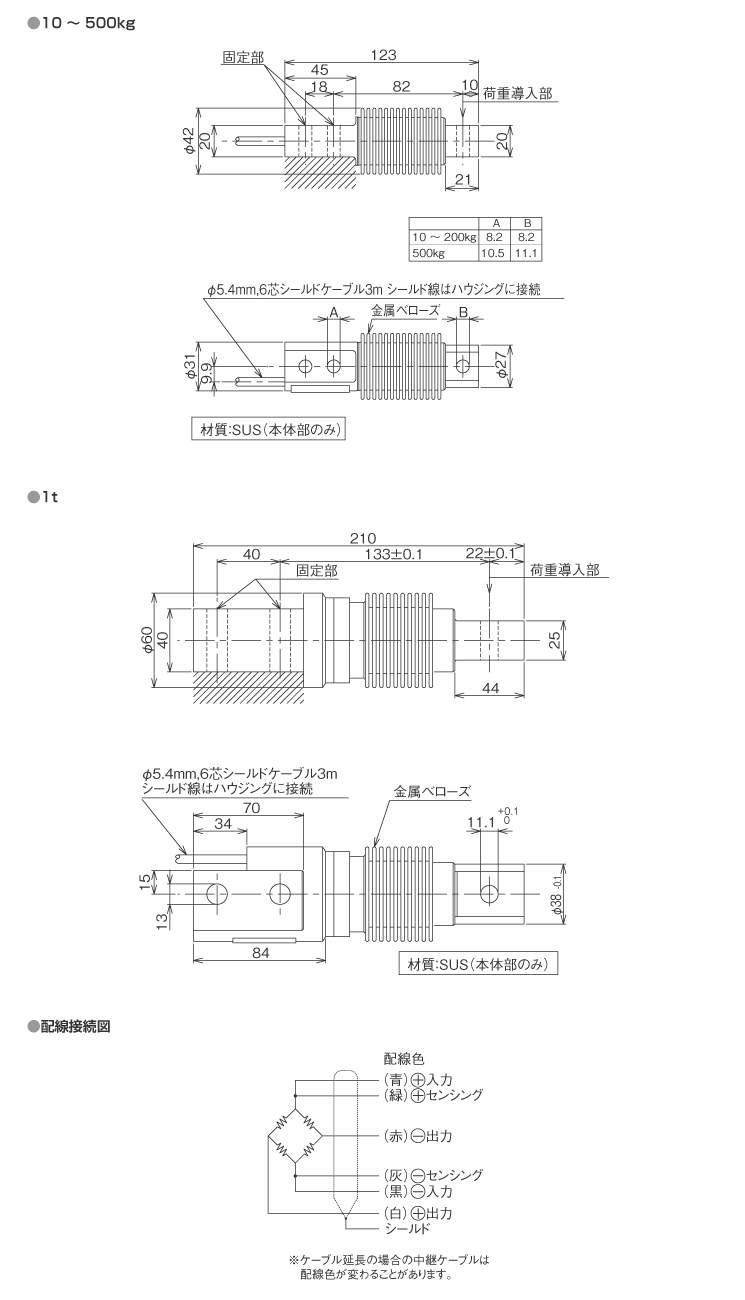

外形寸法（単位：mm）
