VF傳感器

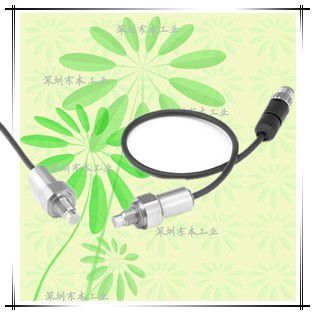

G1/8小型フラッシュダイアフラムタイプ圧力センサ
量程：1MPa～50MPa
1：小型形狀(ネジ部G1/8)
2：高精度(非直線性±0.5%R.O.)
3：接液部がフラッシュタイプ(導入口なし)で目詰まりが起こりにくいため粘性媒體の測定に最適
4：接液部は封入液を一切使用しないダイアフラム一體構造のため、頑丈?安心?長壽命
| 測定媒體 | 水?油?ガス等SUS630を腐食させない媒體 |
|---|---|
| 測定種類 | 正圧の測定が可能 |
| 定格容量 | 1～50MPa |
詳細信息
仕様
| 定格出力 | 0.5～1.2mV/V |
|---|---|
| 非直線性 | ±0.5%R.O. |
| ヒステリシス | ±0.5%R.O. |
| 推奨印加電圧 | 6V |
| 最大印加電圧 | 10V |
| 零點バランス | ±0.6mV/V |
| 入力抵抗 | 350±10Ω |
| 出力抵抗 | 350±10Ω |
| 絶縁抵抗(※1) | 100MΩ以上 |
| 溫度補償範囲(測定媒體溫度) | 0～70℃(結露、氷結不可) |
| 許容溫度範囲(測定媒體溫度) | -5～80℃(結露、氷結不可) |
| 許容過負荷 | 150%R.C. |
| 零點の溫度影響 | ±0.8%R.O./10℃ |
| 出力の溫度影響 | ±0.8%R.O./10℃ |
| 受圧接続部材質 | SUS630 |
| 保護等級 | IP65相當 |
| ケーブル | 4.5-4芯シールドケーブル |
| 質量 | 50g(ケーブル含まず) |
| 付屬品 | 銅パッキン1個 |
（※1）印加電圧50V
型式の選択
| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | VF | 小型フラッシュダイアフラムタイプ圧力センサ |
| 2.定格容量 | 01MP | 1MPa | |
| 02MP | 2MPa | ||
| 05MP | 5MPa | ||
| 10MP | 10MPa | ||
| 20MP | 20MPa | ||
| 35MP | 35MPa | ||
| 50MP | 50MPa | ||
| 3.ケーブル長さ | 3m | 3m 標準 | |
| □□m | その他の長さ ※別途長さをご希望時は、弊社営業部までお問い合せください。 |

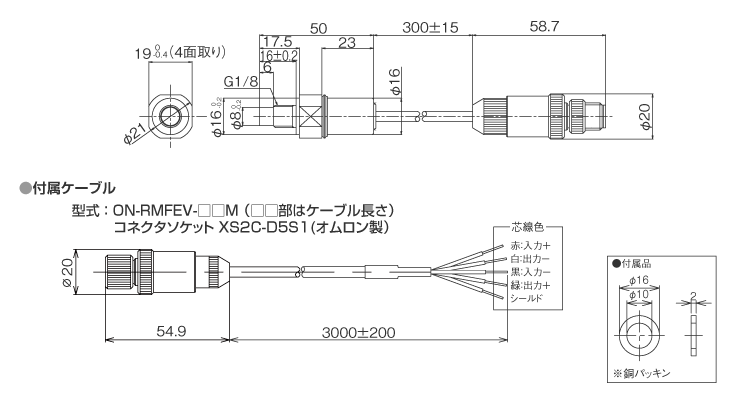

外形寸法（単位：mm）
