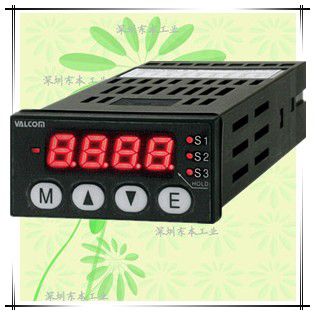

VGM2A/B
為DIN48(W)×24(H)的同行業最小型構造、實現高速抽樣1000次/秒
最適合用于壓力機、荷重及研磨機荷重等高速測定用途。
＊換算功能[自由設置實際輸入的顯示值]
＊零位移功能[通過簡單操作調整零點]
＊自動AZ功能[自動對初次計量值進行零補正]
＊自動歸零功能[測定之前的顯示值歸為“0”（減扣包裝重量）]
＊零跟蹤功能[內部自動校正寬零點]
＊自動峰值保持功能[超過設定值時自動以峰值保持模式計測]
＊模擬輸出功能[模擬輸出范圍的自由縮放]
＊水準比較功能[對計測值進行水準比較后輸出信號]
＊彎曲比較功能[對計測值進行彎曲區域比較后輸出信號]※僅VGM 2B
＊控制輸入振動除去功能[以內部篩檢器來防止因振動產生的誤動作]
＊按鍵保護功能[防止由于不小心的按鍵操作而導致的誤設定或誤動作]

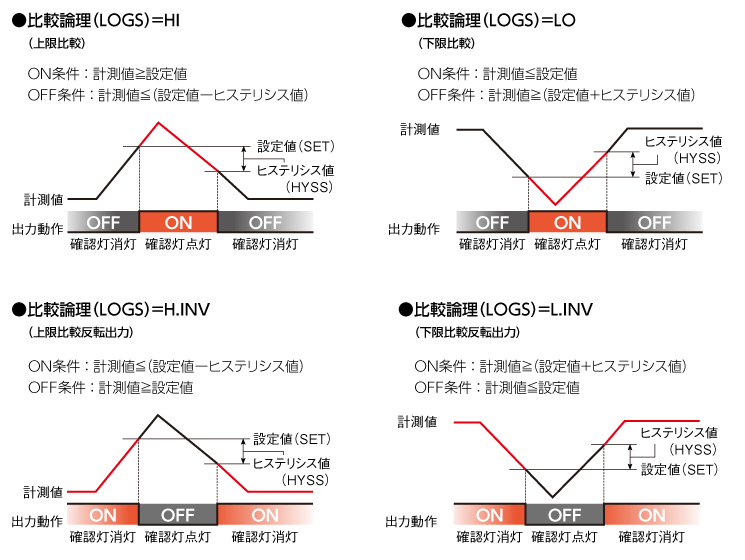

レベルコンパレータ機能 VGM2A：S1～S3、VGM2B：S1
計測値に対してレベル比較を行い、比較判定結果をS1～S3出力に反映させます。
比較データの比較設定(SET1～SET3 以下 SET)で、設定値を設定します。
ヒステリシス設定(HYS1～HYS3 以下 HYSS)で、比較動作にヒステリシスを設けることができます。

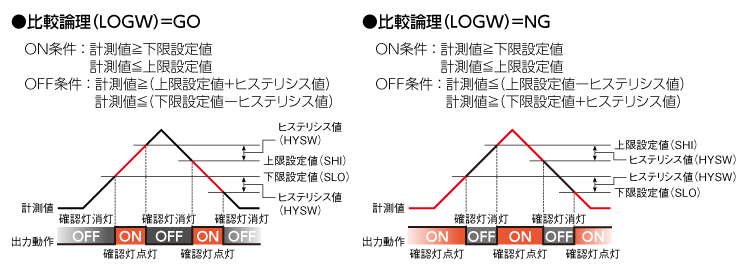

ウィンドコンパレータ機能 ※VGM2Bのみ
計測値に対してウィンド(エリア)比較を行い、比較判定結果をS2出力に反映させます。
ウィンド上限設定値とウィンド下限設定値を設定します。
比較動作にヒステリシスを設けることもできます。

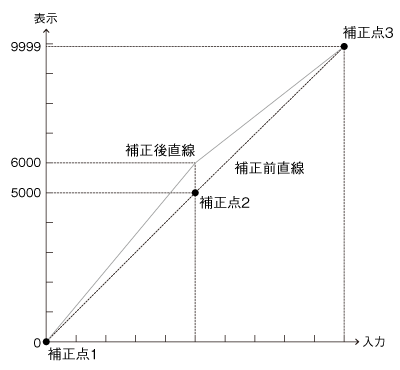

リニアライズ機能 ※VGM2Aのみ
センサ入力に対するアナログ出力や表示値の傾きを補正することができる。
計測部仕様
| 適合センサ | ストレンゲージ式各種センサ(120Ω～1kΩ) |
|---|---|
| センサ供給電源 | DC5V±10% 60mA |
| 計測レンジ | ±4mV/V |
| スパン調整範囲 | VGM2A：±3.000mV/V |
| VGM2B：0.001～3.000mV/V | |
| ゼロ調整範囲 | ±1.000mV/V |
| 表示設定範囲 | ±9999(小數點は任意の位置に設定可能) |
| 最小計測感度 | 0.2μV/V/digit (スパン0.2mV/Vで1000分解能、スパン2.0mV/Vで9999分解能) |
| A/D変換方式 | 逐次比較方式 |
| サンプリング速度 | 1～1000回/秒の範囲で任意に設定可能 |
| 計測フィルタ方式 | 移動平均方式(OFF～256回の範囲で任意に設定可能) |
| 確度(※1) | ±0.1%F.S.±1digit(23℃±5℃、サンプリング速度20回/秒以下) ±0.15%F.S.±1digit(23℃±5℃、標準) |
| 溫度特性 | ±(0.005% of rdg+0.5digit)/℃ |
| 計測値表示部 | 7セグメント赤色LED(文字高7mm) |
| オーバーレンジ警告 | 計測限界値で點滅 |
※1 選択された圧力センサまたはロードセルの精度を加算してください。
比較部仕様
| 制御方式 | マイクロコンピュータ演算方式 |
|---|---|
| 比較方式 | VGM2A：3點 MOS FET リレー出力(レベルコンパレータ3點(S1～S3)) |
| VGM2B：2點 MOS FET リレー出力(レベルコンパレータ1點(S1)、 ウィンドコンパレータ1點(S2)) | |
| S1比較條件 | 上限判定/下限判定を任意に選択可能 |
| S2比較條件 | VGM2A：上限判定／下限判定を任意に選択可能 |
| VGM2B：GO判定／NG判定を任意に選択可能 | |
| S3比較條件 ※VGM2Aのみ | 上限判定／下限判定を任意に選択可能 |
| 設定範囲 | ±9999 |
| 比較周期 | サンプリング周期に同期 |
| 比較出力 | 光絶縁にて本體回路と絶縁(MOS FET リレー AC/DC250V、80mA) |
| ヒステリシス | 各設定値に対して1～999digitの範囲で任意に設定可能 |
| 応答速度 | 3msec.以下(1000回/s、フィルタなし) |
データ入出力仕様
| 出力レンジ | 表示値の変化(領域を任意に設定可能)に対応して、 A3：4～20mA A4：0～5V A5：0～10V |
|---|---|
| 出力周期 | サンプリング周期に同期 |
| 負荷抵抗 | A3：250Ω以下 A4：10kΩ以上 A5：10kΩ以上 |
| 出力精度 | ±0.5%F.S.(23±5℃)(表示値に対して) 溫度係數:±200ppm/℃ |
| 応答速度 | 3msec.以下(1000回/s、フィルタなし) |
| 分解能 | A3：4～20mAに対して約45000分解能 A4：0～5Vに対して約55000分解能 A5：0～10Vに対して約55000分解能 |
外部制御入力仕様
| 電気的定格 | 「0」レベル：0～1V、「1」レベル：3～5V 入力電流：5mA以下 |
|---|
その他の共通仕様
| 諸機能 | トラッキングゼロ機能、ゼロシフト機能など |
|---|---|
| メモリバックアップ | EEPROMを使用(書き込み約100萬回保証) |
| メモリ異常警告 | 電源投入ごとにメモリチェックを行い、異常の場合エラー表示 |
| 使用溫度範囲 | 0～50℃ |
| 使用濕度範囲 | 35～85%RH(結露不可) |
| 電源 | DC24V±10% |
| 消費電流 | 100mA(TYP)DC24V時 |
| 耐電圧 | 電源端子?その他の端子 DC500V 1分間 |
| 絶縁抵抗 | 電源端子?その他の端子 DC500V 100MΩ以上 |
| 付屬品 | 取扱説明書1部、取付ブラケット、パッキン、単位シール |
型式の選択
| 型式選択 | チェック | 型式 | 仕様 | |
|---|---|---|---|---|
| 1.基本型式 | VGM2A | リレー3點出力 アドバンス 小型?高速ストレンゲージパネルメータ | ||
| VGM2B | リレー2點出力 ベーシック 小型?高速ストレンゲージパネルメータ | |||
| 2.比較設定出力 | 3SO | VGM2A | 3點 MOS FET リレー出力 (レベルコンパレータ 3點(S1～S3)) | |
| 2SO | VGM2B | 2點 MOS FET リレー出力 (レベルコンパレータ 1點(S1)、ウィンドコンパレータ 1點(S2)) | ||
| 3.アナログ出力仕様 | A3 | アナログ出力 4～20mA | ||
| A4 | 0～5V出力 | |||
| A5 | 0～10V出力 | |||
| 4.電源 | ○ | 4 | DC24V | |

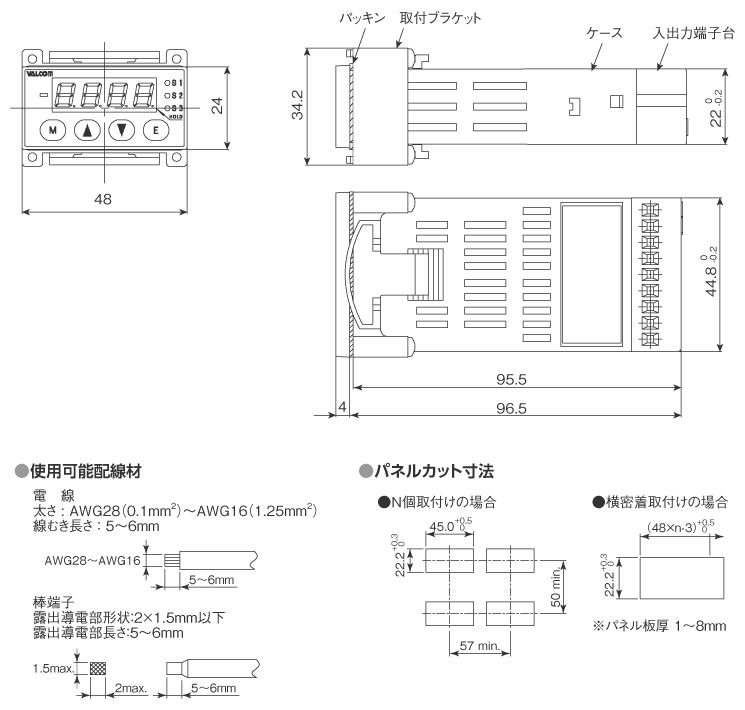

外形寸法（単位：mm）

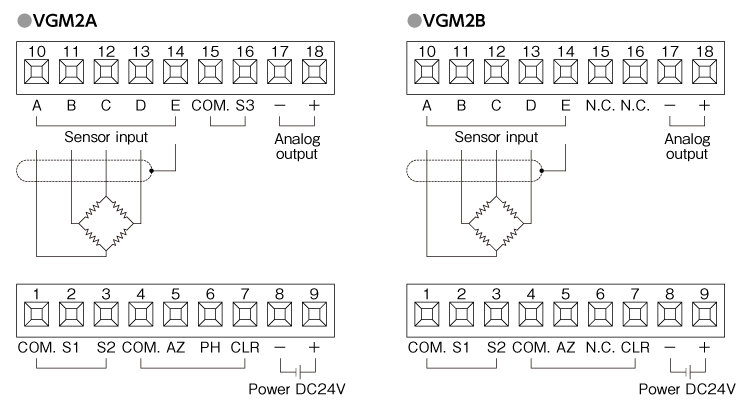

端子接続図
| VGM2A | VGM2B | ||||
|---|---|---|---|---|---|
| 1 | COM | 制御出力コモン(S1 S2) | 1 | COM | 制御出力コモン(S1 S2) |
| 2 | S1 | 制御出力 S1 | 2 | S1 | 制御出力 S1 |
| 3 | S2 | 制御出力 S2 | 3 | S2 | 制御出力 S2 |
| 4 | COM | 制御入力コモン(AZ PH CLR) | 4 | COM | 制御入力コモン(AZ CLR) |
| 5 | AZ | 制御入力 AZ | 5 | AZ | 制御入力 AZ |
| 6 | PH | 制御入力 PH | 6 | NC | 未使用 |
| 7 | CLR | 制御入力 CLR | 7 | CLR | 制御入力 CLR |
| 8 | DC24－ | 電源入力 DC24V－ | 8 | DC24－ | 電源入力 DC24V－ |
| 9 | DC24V+ | 電源入力 DC24V＋ | 9 | DC24V+ | 電源入力 DC24V＋ |
| 10 | センサA(chǔ) | センサ供給電源＋EXC | 10 | センサA(chǔ) | センサ供給電源＋EXC |
| 11 | センサB | センサ入力－SIG | 11 | センサB | センサ入力－SIG |
| 12 | センサC | センサ供給電源－EXC | 12 | センサC | センサ供給電源－EXC |
| 13 | センサD | センサ入力＋SIG | 13 | センサD | センサ入力＋SIG |
| 14 | センサE | センサケーブルのシールド接続用 | 14 | センサE | センサケーブルのシールド接続用 |
| 15 | COM | 制御出力コモン(S3) | 15 | NC | 未使用 |
| 16 | S3 | 制御出力 S3 | 16 | NC | 未使用 |
| 17 | AOUT－ | アナログ出力－ | 17 | AOUT－ | アナログ出力－ |
| 18 | AOUT+ | アナログ出力＋ | 18 | AOUT+ | アナログ出力＋ |
