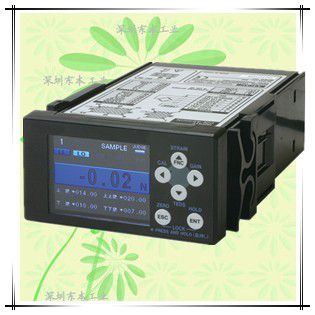

VGM4
小型、高性能、出色的性能。
實現4000次/秒(保持時20000次/秒)的高速處理
高機能カラーグラフィック液晶畫面フル5桁表示
ユーザー視點を考慮したワーニング表示
16bitアナログ出力(電圧0~±10V、電流4~20mA)
プラス/マイナス両方向のサンプリング、ホールド、アベレージングが可能な両極性ホールド機能付
比較設定出力5點
オプション CC-Link
専用ケース CS-701(別売)もご用意
詳細信息

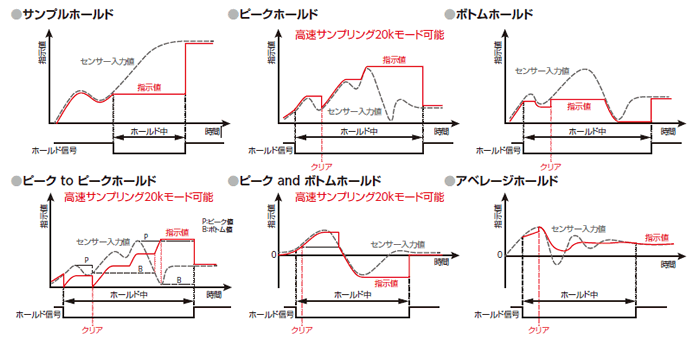

ホールド機能例
フロントパネルのボタンおよび制御入出力信號により、各種ホールドが可能です。

仕様
| 信號入力範囲 | ±3.2mV/V | |
|---|---|---|
| ブリッジ電圧 | DC10V、2.5V±10%(電流最大30mA、リモートセンス使用可能) | |
| ゼロ點調整範囲 | ±2mV/V | |
| 等価入力/TEDS | 校正範囲 | 0.3~3.2mV/V |
| 校正精度 | 0.1%F.S.以內(φ8-4芯シールドケーブル、長さ1m、 負荷抵抗350Ω、BV10V、0.5mV/V 以上の時) | |
| 精度 | 非直線性 | 0.01%F.S. + 1Digit以內(入力1mV/V以上の時) |
| ゼロドリフト | 0.5μV/℃以內(入力換算価) | |
| ゲインドリフト | ±0.005%F.S./℃以內 | |
| A/D変換速度 | 4000回/秒 | |
| D/A出力 | 絶縁出力 電圧出力 0~±10V(1Vステップで設定可能) または、電流出力 4~20mA | |
| TEDS機能 | IEEE1451.4 クラス2 ミックスモードインターフェース ※印加電圧のリモートセンス機能との併用不可 | |
| 表示 | 320×240カラー液晶 | |
| 指示値 | 表示範囲 | -99999~99999 |
| 小數點 | 表示位置は選択可能 | |
| 表示回數 | 4、6、10、20回/秒より選択 | |
| 表示項目 | 校正設定 | ゼロ校正/スパン校正(TEDS校正、実負荷校正、等価入力校正) |
| 機能設定 | 上限、下限、上上限、下下限、比較モード、ヒステリシス、ゼロ付近、 移動平均処理、ローパスフィルター、モーションディテクト、 ゼロトラッキング、靜ひずみ、デジタルゼロ、デジタル風袋引、 區間指定、ホールドモード、キーロック、最小目盛、表示回數、 ブリッジ電圧、デジタルゼロリミット、デジタルゼロクリア、 比較出力パターン、比較出力制御、データ出力選択、 D/Aコンバーター、リモートセンス | |
| ホールド機能 | サンプルホールド、ピークホールド、ボトムホールド、 ピーク to ピークホールド、ピーク and ボトムホールド、 アベレージホールド、區間指定ホールド (ピーク、ボトムピーク to ピーク、ピーク and ボトム、アベレージ) ※區間指定ホールドが可能です。(サンプルホールドを除く) | |
| デジタルフィルタ | 3Hz(-6db/oct) 10、30、100、300、1000Hz(-12db/oct)、なし より選択 | |
| 外部入力信號(※1) | 入力 | ホールド、判定、クリア、デジタルゼロ、設定値メモリ選択1、設定値メモリ選択2 (フォトカプラにて本機回路と絶縁) |
| 出力 | HH、HI、OK、LO、LL オープンコレクタ出力 (フォトカプラにて本體回路と絶縁) | |
| CC-Link | CC-Link Ver.1.10 リモートデバイス局 最大接臺數42數 DA、DB(フォトカプラにて本體回路と絶縁)、DG、SLD | |
| 電源 | ACアダプタ電源仕様 | DC12V 9W AC100V±10% 50/60Hz 12W(付屬ACアダプタ含む) |
| DC電源仕様 | 定格DC12V-24V 9W(専用ケース選択時は不可) | |
| 使用溫度範囲 | 0~40℃ | |
| 保存溫度範囲 | -20~60℃ | |
| 使用濕度範囲 | 85%RH以下(結露不可) | |
| 外形寸法 | 約96(W)×53(H)×131(D)mm (突起部含まず) | |
| 質量 | 約300g | |
| 適合規格 | CEマーキング-EN62326(クラスA)、UL61010-1 (※2) | |
| 付屬品 | 取扱説明書、DINレール取付けアダプタ | |
※1 ケース取付け時は使用不可
※2 共に専用ケース選択時は適用外
型式の選択

| 型式選択 | チェック | 型式 | 仕様 |
|---|---|---|---|
| 1.基本型式 | ○ | VGM4 | 高速ストレンゲージパネルメータ |
| 2.設定出力 | ○ | O | 5點オープンコレクタ出力(NPN型、カレントシンク) コレクタ電流最大 20mA/30V |
| 3.出力信號 | ○ | A | 絶縁出力 電圧出力 0~±10Vまたは電流出力 4~20mA 4000回/秒 |
| 4.CC-Link機能 | N | CC-Link機能なし | |
| C | CC-Link機能あり | ||
| 5.電源 | ○ | 14 | AC100V(付屬ACアダプタ使用時)またはDC12~24V |

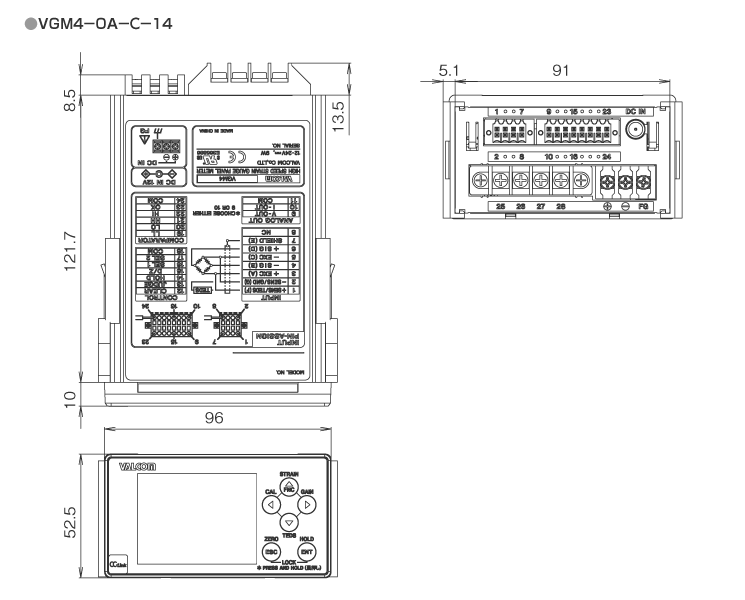

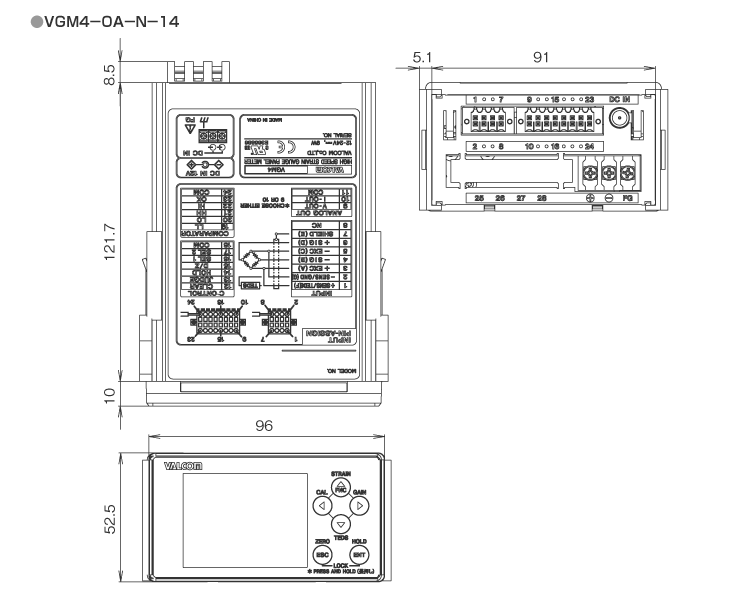

外形寸法(単位:mm)

| センサ信號入力端子 | ||
|---|---|---|
| 端子番號 | 信號名 | 説明 |
| 1 | +SENS / TEDS (F) | リモートセンス入力+ / TEDSメモリ信號 |
| 2 | - SENS / GND (G) | リモートセンス入力 - / TEDSメモリ信號グランド |
| 3 | +EXC (A) | 印加電圧 + |
| 4 | -SIG (B) | 出力信號 - |
| 5 | -EXC (C) | 印加電圧 - |
| 6 | +SIG (D) | 出力信號 + |
| 7 | SHIELD (E) | シールド |
| 8 | NC | - |
| D/A出力端子 | ||
| 端子番號 | 信號名 | 説明 |
| 9 | V-OUT | D/A電圧出力 |
| 10 | I-OUT | D/A電流出力 |
| 11 | COM | D/A出力のコモン端子 |
| 制御信號入力端子 | ||
| 端子番號 | 信號名 | 説明 |
| 12 | CLEAR | サンプルホールド以外のホールドモードでホールドをクリアするときにONにします。 |
| 13 | JUDGE | 判定出力の制御信號で、ONの間のみ判定出力が機能します。 |
| 14 | HOLD | ホールドの開始信號で、ON期間中にホールド動作が行われます。 |
| 15 | D/Z | 指示値をデジタル的にゼロにします。 |
| 16 | SEL1 | 設定値メモリを選択できます。 |
| 17 | SEL2 | |
| 18 | COM | 制御入力信號のコモン端子です。 |
| 制御判定出力端子 | ||
| 端子番號 | 信號名 | 説明 |
| 19 | LL | 下下限判定出力 |
| 20 | LO | 下限判定出力 |
| 21 | HH | 上上限判定出力 |
| 22 | HI | 上限判定出力 |
| 23 | OK | OK判定出力 |
| 24 | COM | 比較判定出力のコモン端子 |

| センサ信號入力端子 | ||
|---|---|---|
| 端子番號 | 信號名 | 説明 |
| 1 | +SENS / TEDS (F) | リモートセンス入力+ / TEDSメモリ信號 |
| 2 | - SENS / GND (G) | リモートセンス入力 - / TEDSメモリ信號グランド |
| 3 | +EXC (A) | 印加電圧 + |
| 4 | -SIG (B) | 出力信號 - |
| 5 | -EXC (C) | 印加電圧 - |
| 6 | +SIG (D) | 出力信號 + |
| 7 | SHIELD (E) | シールド |
| 8 | NC | - |
| D/A出力端子 | ||
| 端子番號 | 信號名 | 説明 |
| 9 | V-OUT | D/A電圧出力 |
| 10 | I-OUT | D/A電流出力 |
| 11 | COM | D/A出力のコモン端子 |
| 制御信號入力端子 | ||
| 端子番號 | 信號名 | 説明 |
| 12 | CLEAR | サンプルホールド以外のホールドモードでホールドをクリアするときにONにします。 |
| 13 | JUDGE | 判定出力の制御信號で、ONの間のみ判定出力が機能します。 |
| 14 | HOLD | ホールドの開始信號で、ON期間中にホールド動作が行われます。 |
| 15 | D/Z | 指示値をデジタル的にゼロにします。 |
| 16 | SEL1 | 設定値メモリを選択できます。 |
| 17 | SEL2 | |
| 18 | COM | 制御入力信號のコモン端子です。 |
| 制御判定出力端子 | ||
| 端子番號 | 信號名 | 説明 |
| 19 | LL | 下下限判定出力 |
| 20 | LO | 下限判定出力 |
| 21 | HH | 上上限判定出力 |
| 22 | HI | 上限判定出力 |
| 23 | OK | OK判定出力 |
| 24 | COM | 比較判定出力のコモン端子 |
| CC-Link仕様 | ||
| 局種 | リモートデバイス局 | |
| CC-Linkバージョン | 1.10 | |
| 占有局數 | 1局、2局、4局 選択 | |
| 伝送速度 | 156k、625k、2.5M、5M、10Mbps | |
| 伝送路形式 | バス形式(EIA RS-485 準拠) | |
| 伝送フォーマット | HDLC準拠 | |
| CC-Link仕様 | ||
| 端子番號 | 信號名 | 電線被覆色、その他 |
| 25 | DA | 青色 |
| 26 | DB | 白色 |
| 27 | DG | 黃色 |
| 28 | SLD | 接地線(シールド) |

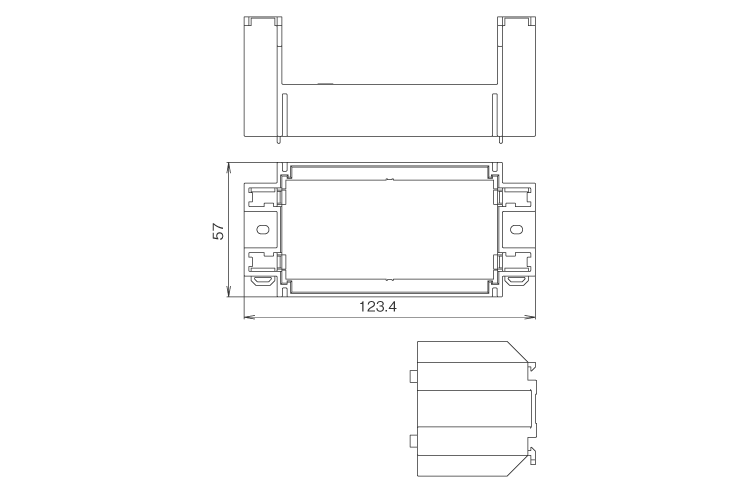

DINレール取付けアダプタ(付屬品)
